Технические данные
Характеристики
БрендСВОК
Подробно
Описание
Отвод служит для поворота системы воздуховодов по горизонтальной или вертикальной оси. Стандартные прямоугольные отводы из стали изготавливаются с углами поворота 90 и 45°.
Угол поворота90гр
Примечание
Возможно изготовить отвод с любым углом поворотаα и радиусом R. Радиус поворота R в стандартном отводе равен 150 мм. По специальному заказу возможно изготовление отводов любого исполнения.
Технические характеристики
A, мм
B, мм
Sα=90°, м2
Sα=45°, м2
100
100
0,18
0,10
150
0,21
0,12
200
0,25
0,14
250
0,28
0,16
300
0,31
0,18
150
100
0,24
0,14
150
0,28
0,16
200
0,31
0,18
250
0,35
0,20
300
0,39
0,22
400
0,46
0,26
500
0,53
0,30
200
100
0,31
0,17
150
0,35
0,19
200
0,39
0,22
250
0,43
0,24
300
0,47
0,26
400
0,55
0,31
500
0,63
0,35
600
0,71
0,40
250
100
0,38
0,21
150
0,42
0,24
200
0,47
0,26
250
0,51
0,29
300
0,56
0,31
400
0,65
0,36
500
0,73
0,41
600
0,82
0,46
800
1,00
0,56
300
150
0,51
0,28
200
0,56
0,31
250
0,61
0,34
300
0,66
0,36
400
0,75
0,41
500
0,85
0,47
600
0,94
0,52
800
1,14
0,63
1000
1,33
0,73
400
150
0,71
0,38
200
0,76
0,42
250
0,82
0,45
300
0,87
0,48
400
0,99
0,54
500
1,10
0,60
600
1,21
0,66
800
1,43
0,78
1000
1,66
0,9
1200
1,88
1,03
500
150
0,93
0,5
200
1,00
0,54
250
1,06
0,57
300
1,12
0,61
400
1,25
0,68
500
1,38
0,74
600
1,51
0,81
800
1,76
0,95
1000
2,02
1,09
1200
2,28
1,23
1400
2,53
1,36
600
200
1,26
0,68
250
1,33
0,71
300
1,41
0,75
400
1,55
0,83
500
1,69
0,91
600
1,84
0,98
700
1,98
1,06
800
2,12
1,14
900
2,27
1,21
1000
2,41
1,29
1200
2,70
1,44
1400
2,99
1,6
1600
3,27
1,75
700
250
1,64
0,87
300
1,72
0,91
400
1,88
1,00
500
2,04
1,08
600
2,20
1,17
700
2,36
1,25
800
2,52
1,34
900
2,67
1,42
1000
2,83
1,51
1200
3,16
1,68
1400
3,49
1,84
1600
3,81
2,01
1800
4,13
2,18
800
300
2,06
1,09
400
2,24
1,18
500
2,41
1,28
600
2,59
1,37
700
2,76
1,46
800
2,94
1,55
900
3,11
1,65
1000
3,29
1,74
1200
3,65
1,92
1400
4,00
2,11
1600
4,35
2,29
1800
4,71
2,48
900
400
2,63
1,38
500
2,82
1,48
600
3,01
1,59
700
3,20
1,69
800
3,39
1,79
900
3,58
1,89
1000
3,77
1,99
1200
4,14
2,19
1400
4,55
2,39
1600
4,93
2,59
1800
5,32
2,79
1000
500
3,26
1,71
600
3,47
1,82
700
3,67
1,93
800
3,88
2,03
900
4,09
2,14
1000
4,29
2,25
1200
4,72
2,47
1400
5,16
2,68
1600
5,58
2,90
1700
6,00
3,12
2000
6,42
3,33
1200
600
4,51
2,33
700
4,72
2,45
800
4,99
2,58
900
5,20
2,70
1000
5,46
2,82
1200
5,98
3,07
1400
6,46
3,32
1600
6,94
3,57
1800
7,42
3,82
2000
7,90
4,06
1400
700
5,92
3,04
800
6,20
3,18
900
6,46
3,32
1000
6,73
3,46
1200
7,31
3,78
1400
7,85
4,06
1600
8,40
4,35
1800
8,94
4,63
2000
9,49
4,92
1600
800
7,53
3,87
900
7,82
4,01
1000
8,13
4,18
1200
8,82
4,53
1400
9,42
4,85
1600
10,02
5,16
1800
10,62
5,48
2000
11,22
5,8
1800
900
9,34
4,76
1000
9,68
4,95
1200
10,39
5,33
1400
11,07
5,67
1800
12,42
6,37
2000
13,09
6,72
2000
1000
11,33
5,79
1200
12,10
6,20
1400
12,84
6,57
1600
13,58
6,95
1800
14,32
7,33
2000
15,05
7,71

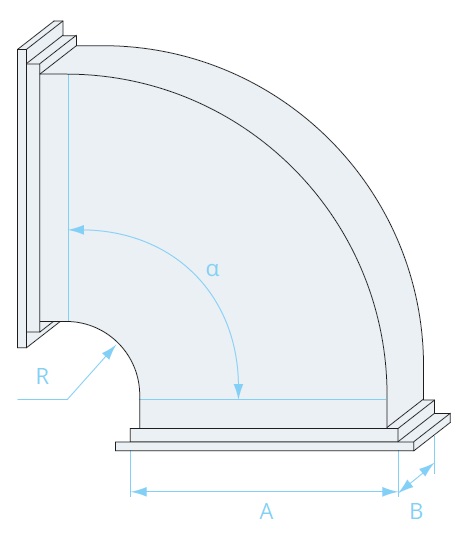

Чертежи, схемы и габариты
Габаритные размеры и схема
