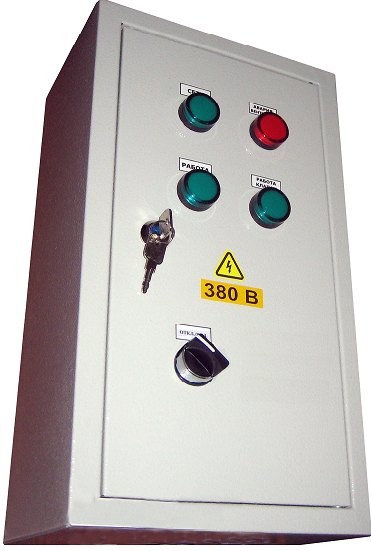

Щит управления вентилятором и клапаном AIRS ЩУВК-380
⚙️ Подбор и заказ
Описание
Щит управления трёхфазным вентилятором 380 В и воздушным клапаном 220 В. Есть исполнение «Ч» — для работы с внешним частотным преобразователем. Серия собрана в 44 исполнений, цена от 26 700 ₽ — считается в калькуляторе на этой странице.
Что делает щит
Щит открывает воздушный клапан и запускает вентилятор, а при останове закрывает клапан. На двери — переключатель режимов и индикация состояния, на диспетчерскую выведены «сухие» контакты.
В исполнении «Ч» щит не управляет двигателем напрямую, а отдаёт команду пуска частотному преобразователю и принимает от него сигнал аварии — так собирают приточки с регулируемой производительностью и поддержанием давления в канале.
Что это даёт
Где применяется
- Приточные и приточно-вытяжные установки зданий
- Системы с воздушными клапанами и фильтрами
- Производственные помещения с трёхфазным вентилятором
- Приточки с частотным регулированием производительности
Как подобрать
- Мощность подбирают по номиналу двигателя вентилятора
- Выбирают корпус: металл IP54 для пыли и влаги, пластик IP40 для венткамеры
- Если в проекте есть частотный преобразователь — берут исполнение «Ч»
- Уточняют привод клапана: 220 В с возвратной пружиной
Габариты корпуса
| Мощность вентилятора, кВт | Габариты Ш×В×Г |
|---|---|
| 0,09 – 3,0 | 400×220×155 мм |
| 4,0 – 11,0 | 400×300×220 мм |
| 15,0 – 22,0 | 400×400×220 мм |

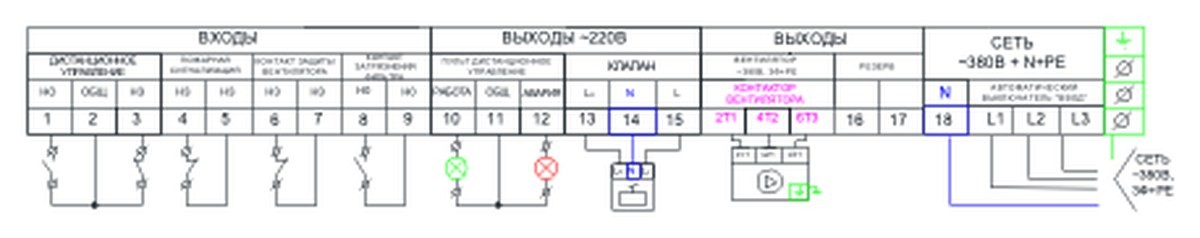

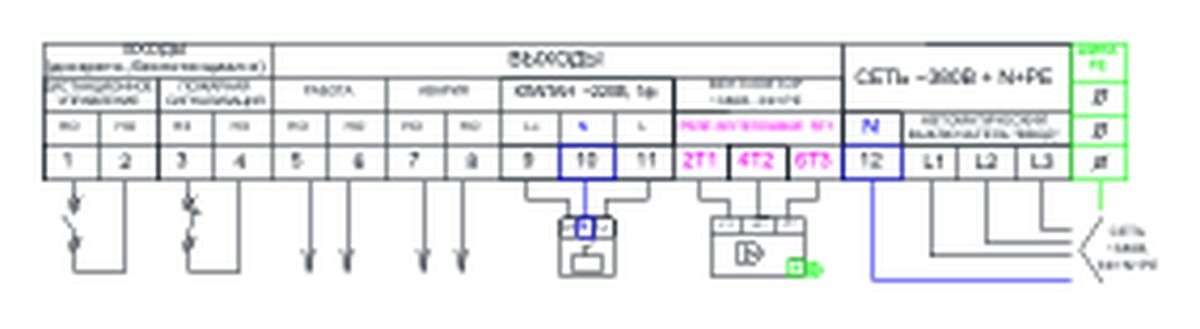

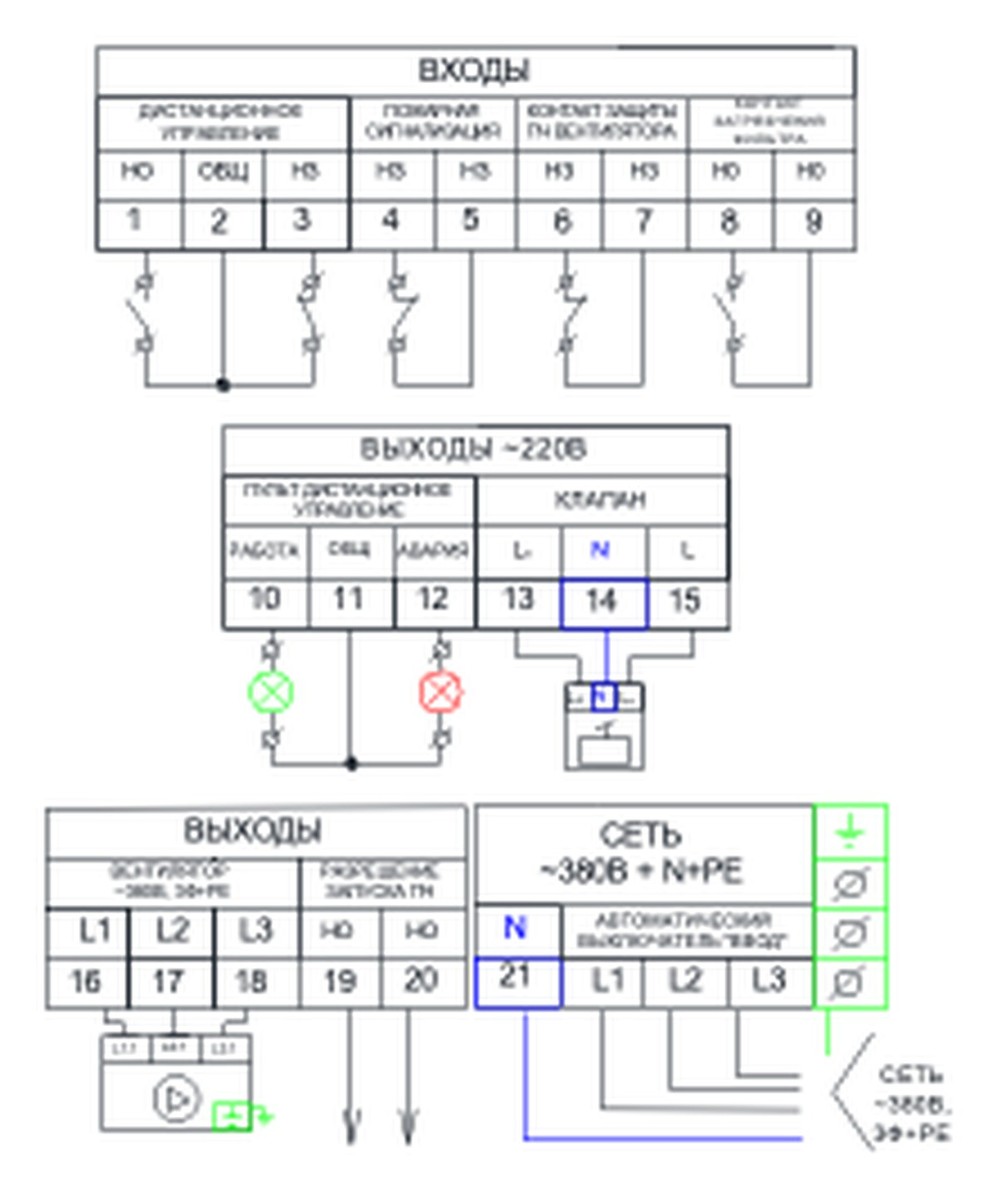

Схема подключения
Расшифровка обозначения
| Индекс | Значение |
|---|---|
| Щ / У | щит управления |
| В / К / П | вентилятором · клапаном · противопожарный |
| 220 / 380 | напряжение питания щита, В |
| 0,09 … 55,0 | мощность двигателя подключаемого вентилятора, кВт |
| ПС | останов по сигналу пожарной сигнализации |
| СК | «сухой» нормально замкнутый контакт от пожарной автоматики |
| М / ПЛ | корпус: металл · пластик |
| 31 / 40 / 54 | степень защиты IP при закрытой двери |
| ZT | пуск «звезда/треугольник» |
| Ч | работа с частотным преобразователем |
| КЛ / З / Т | контроль линий связи · звуковая сигнализация · задержка пуска (подпор) |
| АВР | автоматический ввод резерва — два независимых ввода питания |
Важно знать
Реле «с запасом» не защитит обмотки при перегрузке. При пуске щита ток регулятора выставляют по номиналу двигателя, указанному на его шильдике, а не по мощности щита.
Тепловое реле не спасёт при заклинивании крыльчатки или отказе обдува самого двигателя — встроенные термоконтакты заводят в щит отдельно.
Исполнение «Ч» рассчитано на внешний ПЧ: щит даёт команду пуска и принимает аварию. Сам преобразователь подбирается по двигателю отдельно.
Подбор и заказ. Назовите мощность двигателя, наличие частотного преобразователя и тип привода клапана — подберём исполнение и посчитаем цену в калькуляторе выше.
