Крышные вентиляторы дымоудаления TXP

Крышные вентиляторы дымоудаления TXP

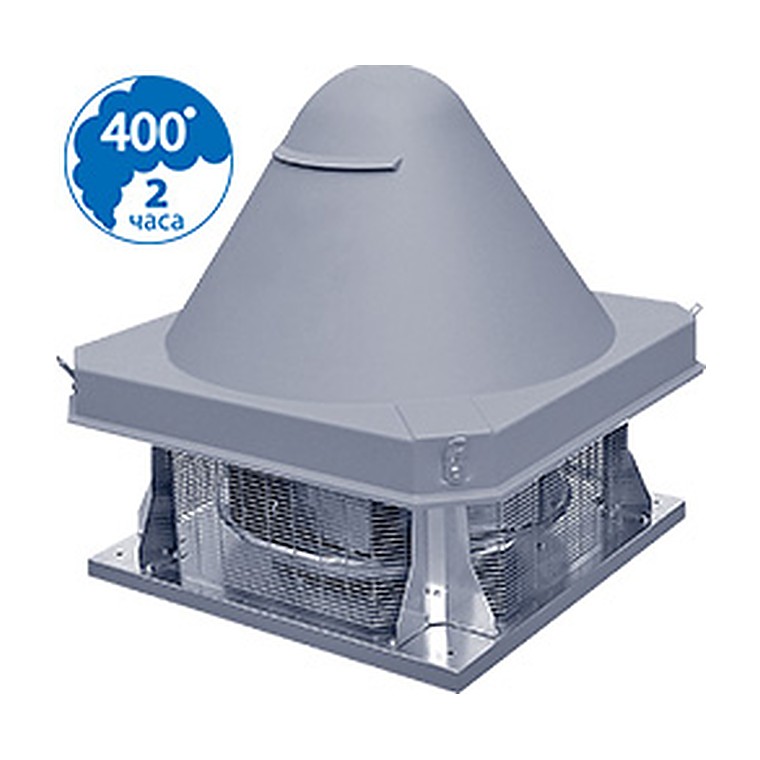

Крышные вентиляторы дымоудаления TXP предназначены для применения в системах вытяжной противодымной вентиляции административных, производственных, жилых и др. зданий, кроме категорий А и Б по НПБ 105-03. Перемещаемая среда не должна содержать взрывчатых веществ. Вентиляторы полностью соответствуют положениям Технического регламента о требованиях пожарной безопасности. Предел огнестойкости вентиляторов составляет 2 ч при температуре 400°С в соответствии с ГОСТ Р 53302-2009. Допускается применение вентиляторов в вытяжных системах общеобменной вентиляции, максимальная температура удаляемого воздуха не должна превышать 60°С. Вентиляторы оснащены асинхронным двигателем с короткозамкнутым ротором, рабочим колесом с загнутыми назад лопатками и уплотнёнными подшипниками, что увеличивает срок их службы. Корпус вентиляторов выполнен из оцинкованной стали и защищен от атмосферных осадков пластиковой крышкой. Вентиляторы выпускаются с горизонтальным выбросом воздуха. Выходные отверстия вентиляторов защищены решетками. Степень защиты электродвигателя IP 55.

Установка

Крышные вентиляторы должны устанавливаться только горизонтально.

Регулирование скорости

Регулирование скорости вентиляторов осуществляется с помощью частотного преобразователя.

Защита двигателя

Для обеспечения бесперебойной работы вентиляторы необходимо подключать к сети питания с использованием термозащитного автомата или модуля управления.

Аксессуары

Частотные преобразователи, модули управления и т. д.

Технические характеристики

Модель	Напря-	Ном.	Ток,	Частота	Степень	Размеры, мм						Вес,	Cхема
	жение,	мощн.,	А	вращ.,	защиты							кг	эл.
	В/Гц	Вт		об/мин	эл/двиг.	□A	□B	C	□D	ØE	H		подкл.
TXP 6M 4p 400 2h	230/50	180	1,05	1400	66	400	470	40	350	250	520	20	7
TXP 6T 4p 400 2h	400/50	180	0,60	1400	66	400	470	40	350	250	520	20	8
TXP 7M 4p 400 2h	230/50	250	1,40	1400	69	560	595	40	460	300	493	28	7
TXP 7T 4p 400 2h	400/50	250	0,82	1400	69	560	595	40	460	300	493	28	8
TXP 8M 4p 400 2h	230/50	370	1,90	1400	70	560	595	40	460	350	608	34	7
TXP 8T 4p 400 2h	400/50	370	1,10	1400	70	560	595	40	460	350	608	34	8
TXP 10M 4p 400 2h	230/50	750	3,40	1400	75	710	800	40	610	400	608	45	7
TXP 10T 4p 400 2h	400/50	750	1,80	1400	75	710	800	40	610	400	608	45	8
TXP 12T 6p 400 2h	400/50	750	2,20	900	71	900	1000	40	800	500	638	63	8
TXP 14T 6p 400 2h	400/50	1100	3,10	900	75	900	1000	45	800	550	910	85	8
TXP 15T 6p 400 2h	400/50	2200	5,40	900	80	900	1000	45	800	600	910	105	8
TXP 18T 6p 400 2h	400/50	3000	6,90	900	84	900	1000	45	800	600	910	120	8

Монтаж

• Все вентиляторы поставляются в полностью собранном виде, готовые к подключению.
• Электрическое подключение и монтаж должны выполняться только квалифицированным персоналом в соответствии с инструкцией по монтажу.
• Параметры электропитания должны соответствовать спецификации на табличке вентилятора.
• Вся электропроводка и соединения должны быть выполнены в соответствии c правилами техники безопасности.
• Электрическое подключение должно выполняться в соответствии со схемой подключения, приведённой на клеммной коробке, согласно маркировке клемм.
• Вентиляторы должны быть заземлены.
• При необходимости управления внешним регулятором встроенный потенциометр необходимо отключить.
• Вентилятор должен быть установлен в соответствии с направлением потока воздуха (см. стрелку на вентиляторе).
• Вентиляторы должны быть смонтированы таким образом, чтобы имелся доступ для безопасного обслуживания.

Условия работы

• Вентиляторы не должны эксплуатироваться во взрывоопасных помещениях, недопустимо соединение с дымоходами.
• Вентиляторы не допускается использовать для перемещения взрывчатых газов, пыли, сажи, муки и т.п.
• Вентиляторы предназначены для непрерывной работы. Не рекомендуется производить частое включение и выключение вентиляторов.

Обслуживание

Единственное требуемое обслуживание – очистка. Рекомендуется производить осмотр и очистку вентилятора каждые шесть месяцев непрерывной эксплуатации для предотвращения дисбаланса или преждевременного выхода из строя.

Перед обслуживанием убедитесь, что

• Прекращена подача напряжения.
• Рабочее колесо вентилятора полностью остановилось.
• Двигатель и рабочее колесо полностью остыли.

При очистке вентилятора

• Не используйте агрессивные моющие средства, острые предметы и устройства, работающие под высоким давлением.
• Следите, чтобы не нарушилась балансировка рабочего колеса вентилятора и отсутствовали его перекосы.
• В случае ненормально высокого шума работы вентилятора проверьте рабочее колесо на перекос.
• Подшипники, в случае повреждения, подлежат замене.
